Hvordan vælger du en kraftig centrifugalventilator til industriel brug?

Angivelse af det rigtige kraftig centrifugalventilator til en industriel anvendelse er en af de mest konsekvensbeslutninger i et ventilations- eller procesluftsystemdesign. En underdimensioneret blæser kan ikke overvinde systemets modstand og formår ikke at levere den nødvendige luftstrøm. En overdimensioneret blæser spilder energi, øger støjen, fremskynder slid på lejerne og arbejder ofte i et ustabilt område af dens ydeevnekurve. Til indkøbsingeniører, fabriksledere og engrosdistributører giver denne vejledning en evalueringsramme på ingeniørniveau, der dækker pumpehjulsdesign, aerodynamisk ydeevne, motorvalg, applikationstilpasning og indkøbskriterier.

Hvad er en kraftig centrifugalventilator? Kernedriftsprincipper

En centrifugalventilator accelererer luften ved at overføre rotationskinetisk energi fra et drevet pumpehjul til luftstrømmen. Luft kommer ind i pumpehjulet aksialt ved øjet (midten), accelereres radialt udad af de roterende blade og kommer ud i et spiralhus, hvor hastighedstrykket omdannes til statisk tryk. Udtrykket "heavy duty" i industriel ventilatorklassificering betegner ventilatorer bygget til at håndtere høje driftskrav - herunder høje statiske tryk over 1.000 Pa, kontinuerlige driftscyklusser ved høje temperaturer, korrosive eller partikelfyldte luftstrømme og strukturel belastning fra store pumpehjulsdiametre og høje rotationshastigheder.

Luftstrømskonvertering og trykgenereringsmekanisme

Det grundlæggende ydelsesforhold i en centrifugalventilator er beskrevet af ventilatorlovene, som styrer, hvordan luftstrømsvolumen (m3/h), statisk tryk (Pa), akseleffekt (kW) og støjniveau ændres med pumpehjulets hastighed og størrelse. Disse forhold er fastsat af væskemekanik og gælder ensartet på tværs af alle centrifugalventilatordesigns:

• Luftstrømsvolumen varierer direkte med pumpehjulets rotationshastighed (rpm) — fordobling af hastigheden fordobler flowet
• Statisk tryk varierer med kvadratet på pumpehjulets hastighed - fordobling af hastigheden firdobler trykket
• Akseleffekt varierer med terningen af pumpehjulets hastighed — fordobling af hastigheden øger strømforbruget med en faktor på otte
• For geometrisk ens ventilatorer ved samme hastighed varierer luftstrømmen med terningen af pumpehjulets diameter, og trykket varierer med kvadratet på diameteren.r

Disse love har direkte konsekvenser for energiomkostningerne i ventilationssystemer med variabel belastning. Et variabelt frekvensdrev (VFD), der reducerer blæserhastigheden med 20 %, reducerer strømforbruget med cirka 49 %, hvorfor VFD-styring bl.a. er standardspecifikation i moderne energieffektivt industrielt ventilationsdesign.

Løbehjulstyper, materialer og strukturelt design

Heavy Duty centrifugalventilatorhjultyper og materialer

Løbehjulets bladgeometri er den primære determinant for en centrifugalventilators tryk-volumen karakteristik, effektivitetsspids og egnethed til forskellige luftkvalitetsforhold. De tre vigtigste bladgeometrier - bagudbuet, fremadbuet og radial - tjener hver især forskellige krav til tryk, effektivitet og forureningshåndtering. Tabellen nedenfor sammenligner disse designs på tværs af de parametre, der er mest relevante for industrielle indkøbsbeslutninger.

Materialevalg til kraftige pumpehjul afhænger af temperaturen, den kemiske sammensætning og slibemiddelindholdet i den håndterede luftstrøm. Standard kulstofstål (S235JR eller S355JR i henhold til EN 10025) bruges til renluftapplikationer med omgivelsestemperatur. Varmgalvaniseret eller epoxybelagt kulstofstål forlænger levetiden i moderat korrosive miljøer. Rustfrit stål (304 eller 316L) er specificeret til kemiske anlægsventilation og fødevareforarbejdningsmiljøer. Slidbestandigt stål med høj krom (typisk 28 % Cr-indhold) bruges til mineralforarbejdning og cementfabrikker, hvor slibende partikelpåvirkning er den primære fejlmekanisme.

Luftstrøm, statisk tryk og systemmodstandsmatch

Specifikationer for kraftig centrifugalblæser, luftstrøm og statisk tryk

Korrekt aerodynamisk dimensionering kræver, at ventilatorens ydeevnekurve plottes mod systemets modstandskurve. Systemets driftspunkt er skæringspunktet mellem disse to kurver. En velvalgt ventilator kører ved eller nær sit højeste effektivitetspunkt ved designdriftstilstanden. Betjening længst til venstre for spidseffektivitetspunktet risikerer stigning - en aerodynamisk ustabilitet, der forårsager cyklisk flowvending, alvorlige vibrationer og hurtig skade på pumpehjulstræthed. Tabellen nedenfor giver reference specifikationer for kraftig centrifugalblæserluftstrøm og statisk tryk på tværs af typiske industrielle ventilatorstørrelseskategorier.

Kravene til statisk tryk for et kanalsystem beregnes ved at summere alle tryktab langs det længste kanalforløb - inklusive lige kanalfriktionstab (beregnet i henhold til Darcy-Weisbach-ligningen), tilpasningstab (bøjninger, sammentrækninger, udvidelser), filter- og spoletrykfald og terminalenhedsmodstande. Købere bør specificere det samlede statiske systemtryk ved designluftstrømshastigheden, ikke kun en af ​​disse værdier, når de anmoder om ventilatorvalg fra leverandører.

Motoreffekt, drevkonfiguration og effektivitetsvurdering

Kraftig centrifugalblæsermotoreffekt og effektivitetsvurdering

Motorvalg til en kraftig centrifugalventilator skal tage højde for servicefaktor, startstrøm, drevkonfiguration og energieffektivitetsklasse. Motorens nominelle effekt skal overstige ventilatorakslens effekt ved det maksimale systemdriftspunkt - typisk med en servicefaktor på 1,10 til 1,25 påført den beregnede akseleffekt for at forhindre termisk overbelastning under behovsspidser eller systemmodstandsvariationer.

Drevkonfiguration påvirker direkte installationsfleksibilitet, hastighedsjusteringsevne og vedligeholdelsesadgang:

• Direkte kørsel: Løbehjulet er monteret direkte på motorakslen. Denne konfiguration eliminerer båndtab (typisk 3-5 % effektivitetsforøgelse i forhold til remtræk), reducerer vedligeholdelse og giver en kompakt installationsramme. Direkte drev er standard for mindre ventilatorer op til ca. 30 kW og for ventilatorer, der kræver præcis hastighedsstyring via VFD.
• Remtræk (kilerem eller poly-V): Motoren driver ventilatorakslen gennem et skive- og remarrangement. Remdrev tillader justering af pumpehjulets hastighed ved at ændre skivediametrene - nyttigt til idriftsættelse i marken, hvor den nøjagtige systemmodstand var usikker på designstadiet. Standard kileremstræk introducerer 3–5 % transmissionstab. Tand- eller synkrone bælter genvinder 1-2 % af dette tab.
• Koblet drev: Motoren og ventilatorakslen er forbundet via en fleksibel kobling. Anvendes i store ventilatorer over 75 kW, hvor direkte montering på en motoraksel er mekanisk upraktisk. Kræver præcis akseljustering for at forhindre for tidligt slid på lejer og koblinger.

Motorens energieffektivitetsklassificering følger IE (International Efficiency) standarder defineret i IEC 60034-30-1. IE3 (Premium Efficiency) er den obligatoriske minimumsklasse for motorer over 0,75 kW i EU i henhold til EU-forordning 2019/1781, med virkning fra juli 2023. IE4 (Super Premium Efficiency) specificeres i stigende grad i indkøbskontrakter for kontinuerlige industrielle ventilatorer for at minimere energiomkostningerne i livscyklussen. Den kraftige centrifugalblæsermotoreffekt og effektivitetsklassificering bør altid evalueres sammen — en motor med højere effektivitet ved samme nominelle effekt reducerer det årlige energiforbrug og driftsomkostninger i løbet af ventilatorens levetid.

Industrielle ventilationsapplikationer og miljøkrav

Heavy Duty Centrifugalventilator til industrielle ventilationssystemer

Den kraftig centrifugalventilator for industrial ventilation systems markedet spænder over en bred vifte af procesmiljøer, der hver især stiller specifikke materiale-, belægnings-, tætnings- og sikkerhedskrav til ventilatorkonstruktionen. Følgende kategorier repræsenterer de mest almindelige industrielle anvendelsessegmenter med deres definerende tekniske krav:

• Støberi- og metalbearbejdningsventilation: Håndterer luft ved høje temperaturer (op til 300-400 grader Celsius) med metallisk røg og indhold af fine partikler. Kræver højtemperatur lejesmøring, termisk isolerede lejesøjler og slidbestandige impellerbelægninger. Akseltætninger skal forhindre indtrængning af slibende partikler i lejehuset.

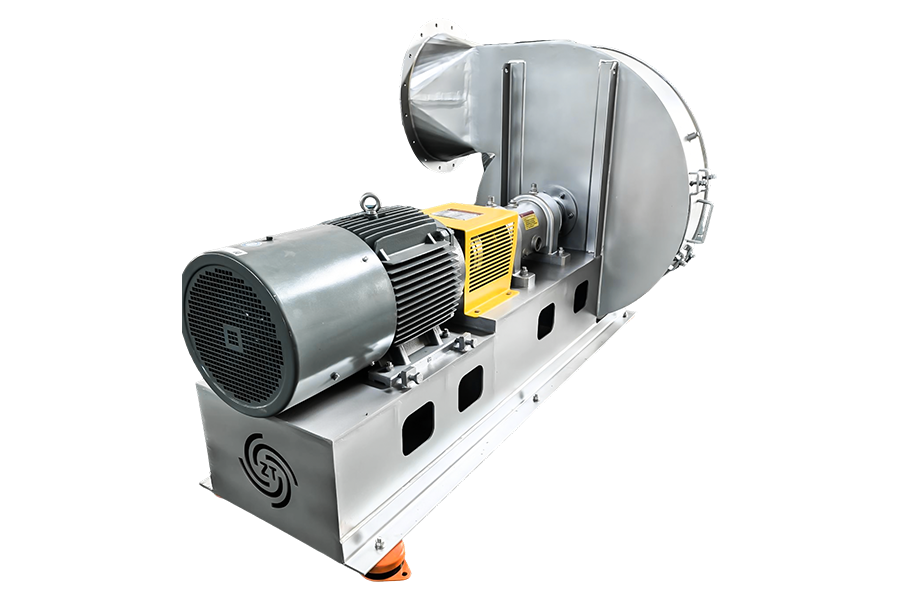

• Blæsere til kemiske anlæg og udstødningsskrubber: Håndterer ætsende gasstrømme, der indeholder sure eller alkaliske forbindelser. Kræver FRP (fiberforstærket plast) eller rustfrit stål løbehjuls- og huskonstruktion, PTFE eller mekaniske akseltætninger og gnistsikker konstruktion, hvis der er brændbare dampe til stede.
• Cement- og mineralforarbejdning: Håndterer støvfyldt luft i høje koncentrationer - op til flere hundrede gram pr. kubikmeter i rå mølle- og ovnudstødningsapplikationer. Kræver radial (skovle) pumpehjul med hårde blade forkanter, udskiftelige slidforinger i husets indløbszone og robuste akseltætningsarrangementer for at forhindre støv i at trænge ind i lejerne.
• Tunnel- og underjordisk mineventilation: Kræver ATEX- eller IECEx-certificering for potentielt eksplosive atmosfærer, høj strukturel integritet for store pumpehjulsdiametre og støjsvagt design til besatte underjordiske rum. Reversibel ventilatorkapacitet er påkrævet i mine nødventilationssystemer.

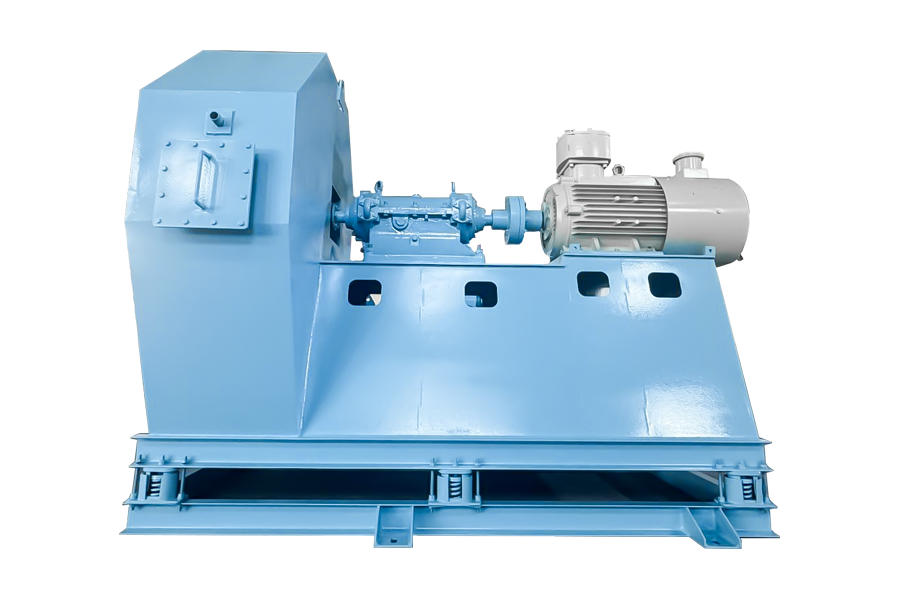

• Blæsere for kedelkraft (FD) og induceret træk (ID): FD-ventilatorer håndterer den omgivende luft ved høj volumen og moderat tryk. ID-ventilatorer håndterer varm, støvet, ætsende røggas ved forhøjede temperaturer. ID-ventilatorer kræver væsentligt mere robuste materialespecifikationer end FD-ventilatorer for samme kedelkapacitet.

Engros Sourcing: Prisfastsættelse, MOQ og certificeringskrav

Heavy Duty Centrifugal Fan Engrospriser og MOQ

For købere vurderer kraftige centrifugal ventilator engrospriser og MOQ , markedssegmenterne skarpt efter blæserstørrelse, materialespecifikation og tilpasset teknisk indhold. Standardkatalogventilatorer i mellemindustrielle størrelsesområder (hjuldiameter 400–800 mm, motoreffekt 4–30 kW) i kulstofstålkonstruktion er det højeste volumen varesegment og har den mest konkurrencedygtige pris med MOQ'er så lave som 1–5 enheder. Specialdesignede store blæsere over 75 kW er typisk enkelt-enheds- eller små-batch-ordrer med komplette tekniske dokumentationspakker og leveringstider på 8 til 20 uger.

Engrosindkøbskvalifikation for industrielle centrifugalventilatorer bør omfatte følgende dokumentations- og verifikationskrav:

• Blæserydelsestestcertifikat i henhold til ISO 5801 (industrielle ventilatorer — ydeevnetest ved brug af standardiserede luftveje) eller AMCA 210 (laboratoriemetoder til test af ventilatorer for certificeret aerodynamisk ydeevne)
• Vibrationssværhedstestcertifikat i henhold til ISO 14694 (industrielle ventilatorer - specifikationer for balancekvalitet og vibrationsniveauer) - Grade BV-3 eller bedre er standard for industrielle ventilatorer
• Løbehjulsbalancecertifikat — ISO 1940-1 balancekvalitetsklasse G6.3 minimum for standarddrift; G2.5 til præcisions- eller højhastighedsapplikationer
• Motor IE effektivitetsklassecertifikat i henhold til IEC 60034-30-1
• ATEX- eller IECEx-certifikat for ventilatorer specificeret i potentielt eksplosive atmosfærer (påkrævede kategorier afhænger af zoneklassificering)
• Materialecertifikater (møllecertifikater) for pumpehjul, aksel og husmaterialer i henhold til den specificerede standard
• Lejevalgsdokumentation, der bekræfter L10h lejelevetid ved nominelle driftsforhold — minimum 40.000 timer er standard for kontinuerlig industriel drift

FAQ

1. Hvad er forskellen mellem en centrifugalventilator og en aksialventilator i industrielle applikationer?

A kraftig centrifugalventilator genererer tryk ved at konvertere rotations kinetisk energi til statisk tryk gennem radial luftstrøm i et spiralhus. Den opnår høje statiske tryk (500-15.000 Pa og derover) ved relativt lavere volumetriske flowhastigheder, hvilket gør den velegnet til kanalsystemer med høj modstand. En aksial ventilator bevæger luft parallelt med akselaksen og opnår høje strømningshastigheder ved lave statiske tryk (typisk under 500 Pa). Centrifugalventilatorer foretrækkes til industrielle ventilations-, procesluft- og materialehåndteringssystemer. Aksialventilatorer foretrækkes til store volumener, lav-modstandsapplikationer såsom køletårne ​​og tagudstødning.

2. Hvordan beregner jeg den nødvendige motoreffekt til en centrifugalventilator?

Den required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. Hvilken vibrationsstandard gælder for kraftige centrifugalventilatorer?

Industrielle centrifugalventilatorer vurderes i forhold til ISO 14694, som specificerer grænser for vibrationsalvorlighed i form af vibrationshastighed (mm/s RMS) målt ved lejehusene under drift ved nominel hastighed og belastning. For standard tunge centrifugalventilatorer er acceptgrænsen typisk BV-3, svarende til en maksimal vibrationshastighed på 4,5 mm/s RMS i installeret tilstand. Ventilatorer installeret på fleksible monteringer eller arbejder i følsomme strukturelle miljøer kan specificeres til BV-2 (2,8 mm/s RMS) eller BV-1 (1,8 mm/s RMS). Købere bør angive den påkrævede vibrationsgrad i købsspecifikationen og anmode om fabrikstestprotokoller for hver enhed.

4. Hvilke certificeringer kræves for centrifugalventilatorer, der anvendes i eksplosive atmosfærer?

Centrifugalventilatorer installeret i områder, der er klassificeret som potentielt eksplosive atmosfærer i henhold til ATEX-direktiv 2014/34/EU (EU) eller IECEx-system (internationalt), skal være certificeret for den relevante udstyrskategori og gas- eller støvgruppe. Den påkrævede udstyrskategori afhænger af zoneklassificeringen af ​​installationsområdet — Zone 1 eller Zone 2 for gas-/dampfare, Zone 21 eller Zone 22 for støvfare. Ventilatorkonstruktion i eksplosiv atmosfære kræver gnistbestandige materialekombinationer (typisk ikke-gnistgivende pumpehjulsmateriale versus hus, eller ikke-metallisk konstruktion), antistatiske jordforbindelser og temperaturklasseoverholdelse for at forhindre antændelse af det specifikke brændbare stof, der er til stede.
